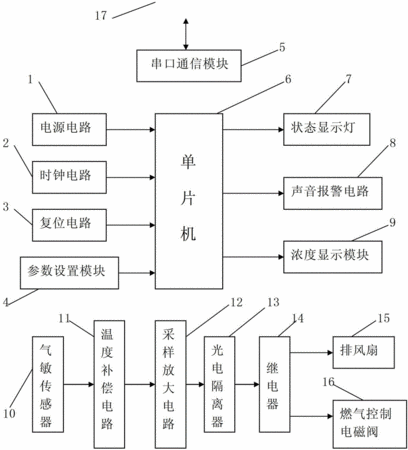

摘要：本實用新型公開了一種家用燃氣安全檢測報警系統，包括實時檢測可燃氣體的濃度值并將濃度信號轉換成電信號的氣敏傳感器、用于抑制檢測過程中零點漂移問題的溫度補償電路、用于將氣敏傳感器輸出的電信號放大處理的采樣放大電路和單片機，單片機通過串口通信模塊與上位機進行通信，單片機的輸入端接有的時鐘電路、復位電路和參數設置模塊，單片機的輸出端接有狀態指示燈和聲音報警電路以及用于顯示氣敏傳感器所檢測可燃氣體濃度值的濃度顯示模塊，單片機的輸出端接有光電隔離器，光電隔離器接有用于控制排風扇和燃氣控制電磁閥啟動或關閉的繼電器。該家用燃氣安全檢測報警系統提高了燃氣使用的安全性。
- 專利類型實用新型
- 申請人陜西亞泰電器科技有限公司;
- 發明人高會會;
- 地址710065 陜西省西安市高新區錦業路69號創業研發園A區2號2樓209室
- 申請號CN201220625858.3
- 申請時間2012年11月23日
- 申請公布號CN202995977U
- 申請公布時間2013年06月12日
- 分類號G08B21/16(2006.01)I;G01N27/00(2006.01)I;
