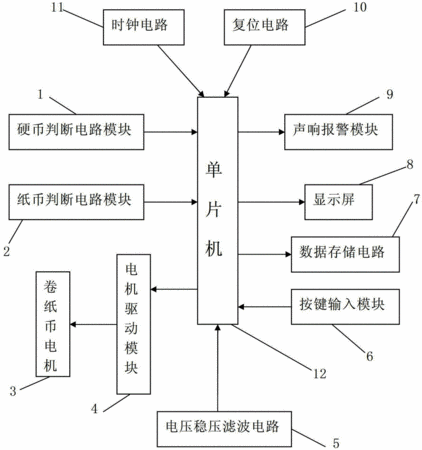

摘要：本實用新型公開了一種公交車智能投幣監測系統，包括硬幣判斷電路模塊、紙幣判斷電路模塊以及用于接收硬幣判斷電路模塊和紙幣判斷電路模塊輸出信號的單片機，單片機的輸入端與硬幣判斷電路模塊和紙幣判斷電路模塊相接，單片機的輸入端接有按鍵輸入模塊和用于穩定系統電壓的電壓穩壓濾波電路，單片機的輸出端接有用于顯示乘客投入硬紙幣數額及投入累計總額并顯示時間的顯示屏和用于發出足額提示音的聲響報警模塊，單片機的輸出端接有用于驅動卷紙幣電機的電機驅動模塊，卷紙幣電機與電機驅動模塊相接，單片機與用于累計和存儲一個月總投幣數額的數據存儲電路相接。該公交車智能投幣監測系統設計合理、比較實用、且使用方便，便于推廣使用。
- 專利類型實用新型
- 申請人陜西亞泰電器科技有限公司;
- 發明人劉銀杰;
- 地址710065 陜西省西安市高新區錦業路69號創業研發園A區2號2樓209室
- 申請號CN201220637645.2
- 申請時間2012年11月27日
- 申請公布號CN202995887U
- 申請公布時間2013年06月12日
- 分類號G07F9/06(2006.01)I;
