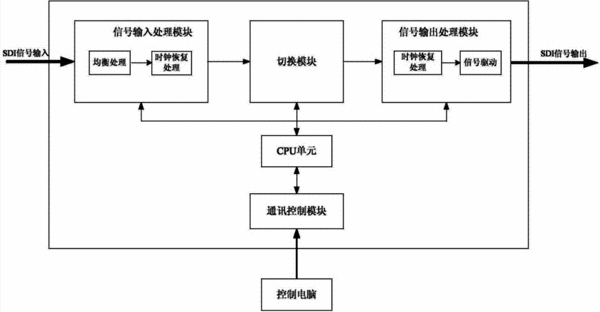

摘要：本實用新型公開了一種具有兩級時鐘恢復功能的超大規模3GSDI數字矩陣切換器，其包括信號輸入處理模塊、切換模塊及信號輸出處理模塊，信號輸入處理模塊用于對經過3GSDI信號進行均衡處理及初級時鐘恢復處理；切換模塊用于實現3GSDI信號512路輸入信號與512路輸出信號的切換及其中任意路輸入信號與任意路輸出信號的交叉切換；信號輸出處理模塊用于對3GSDI信號進行第二級時鐘恢復處理及信號驅動處理。本實用新型能夠有效解決3GSDI信號在傳輸切換過程中的信號損耗問題，提高廣播級矩陣設備的安全性與穩定性；同時采用兩塊12U的PCB板連接構成24U的PCB板的結構有效解決因矩陣尺寸規模增大導致PCB板變形問題。
- 專利類型實用新型
- 申請人大連科迪視頻技術有限公司;
- 發明人周春雷;馬慶強;
- 地址116023 遼寧省大連市高新區火炬路32號A座23層
- 申請號CN201320733319.6
- 申請時間2013年11月19日
- 申請公布號CN203661177U
- 申請公布時間2014年06月18日
- 分類號H04N5/268(2006.01)I;
