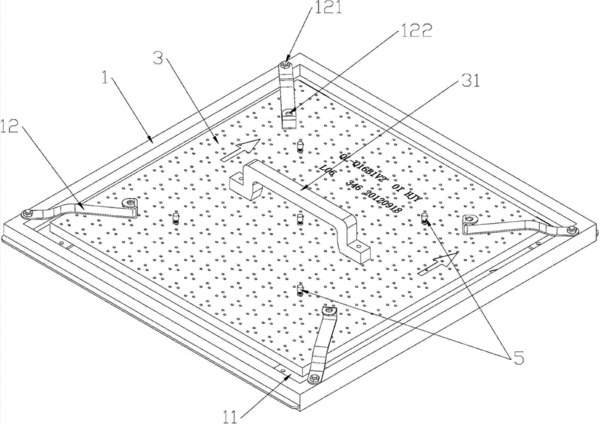

摘要：本實用新型公開了一種LED燈板波峰焊過爐治具，屬于LED顯示屏領域，一種LED燈板波峰焊過爐治具，具有底模，所述底模上放置有LED燈板，所述LED燈板上覆蓋有上蓋；所述底模、LED燈板和上蓋的對應位置還具有腰型孔，腰型孔中穿過旋轉拉扣，所述旋轉拉扣將底模、LED燈板和上蓋相連接并鎖緊。與現有技術相比，使用該裝置可以避免燈板經過波峰焊工序后，LED燈板的翹曲、變形的問題。
- 專利類型實用新型
- 申請人廈門強力巨彩光電科技有限公司;
- 發明人張余濤;黃加園;
- 地址361000 福建省廈門市火炬高新區（翔安）產業區翔安西路E6幢8065號
- 申請號CN201220559769.3
- 申請時間2012年10月25日
- 申請公布號CN202963720U
- 申請公布時間2013年06月05日
- 分類號B23K3/08(2006.01)I;
