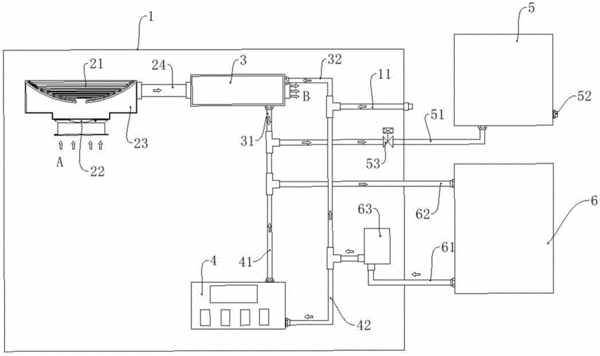

摘要：水冷式商用電磁灶，包括殼體，所述殼體內容納有感應線圈和向所述感應線圈提供高頻電能的機芯；所述機芯與控制系統電信連接；其特征在于，還包括能夠冷卻所述感應線圈的線圈冷卻器；所述線圈冷卻器包括容納所述感應線圈的罩體、設置在所述罩體入口的風機和與所述罩體的出風口連通的空氣冷卻器，所述空氣冷卻器的出風口通向所述殼體內的空間，所述空氣冷卻器中設置有空氣換熱管，所述空氣換熱管的進液口與所述殼體外部的冷卻水相連通。?根據上述技術方案，在采用液體冷卻結構的基礎上，讓感應線圈得到直接、全面的冷卻效果;使所述殼體外部的油、水等污物不會容易地進入到所述殼體內部，防止油煙等污物污染線圈、機芯的效果更加明顯。
- 專利類型實用新型
- 申請人廣東伊立浦電器股份有限公司;
- 發明人簡偉文;周捷;周世光;
- 地址528234 廣東省佛山市南海區松崗松夏工業園工業大道西
- 申請號CN201220618655.1
- 申請時間2012年11月21日
- 申請公布號CN202902373U
- 申請公布時間2013年04月24日
- 分類號F24C7/08(2006.01)I;F24C15/00(2006.01)I;H05B6/42(2006.01)I;
