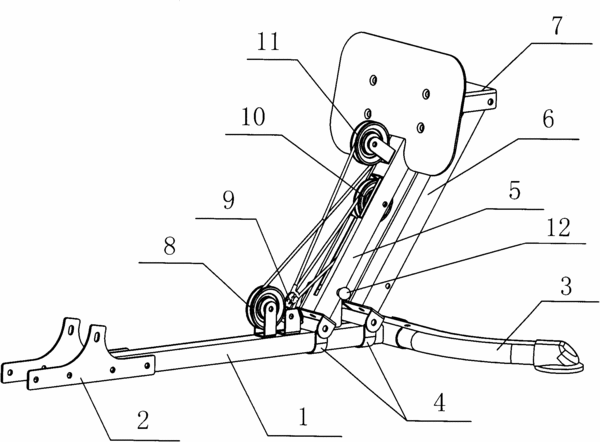

摘要:本實用新型涉及一種健身器材的蹬腿裝置,包括蹬腿底架,在蹬腿底架前端設置有底架連接板,蹬腿底架后端設置有前底腳,在蹬腿底架上靠近所述前底腳處通過固定架活動連接有第一連桿和第二連桿,第一連桿和第二連桿前后放置,第一連桿和第二連桿上方共同連接有蹬腿架,在蹬腿底架上設有第一滑輪組和八字扣組,第一滑輪組和八字扣組前后放置,八字扣組置于所述第一連桿前部,第一連桿中設有第二滑輪組,第一連桿的上表面連接有第三滑輪組,第一連桿下部側壁上連接有球頭插銷,第一滑輪組、八字扣組、第二滑輪組和第三滑輪組之間通過鋼絲繩連接。本實用新型具有拆卸安裝方便、使用安全,可以安裝在不同綜合訓練器上使用的優點。
- 專利類型實用新型
- 申請人南通鐵人運動用品有限公司;
- 發明人黃承斌;施建標;
- 地址226001 江蘇省南通市崇川經濟開發區崇川路21號
- 申請號CN201020132094.5
- 申請時間2010年03月16日
- 申請公布號CN201643550U
- 申請公布時間2010年11月24日
- 分類號A63B23/04(2006.01)I;
