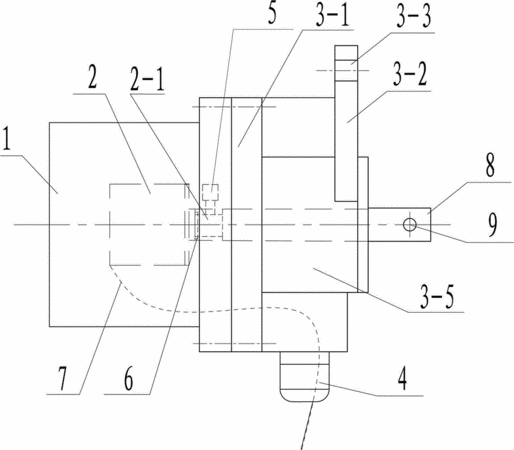

摘要:本實用新型公開了一種速度傳感器,其包括光電編碼器,在光電編碼器外部設有外殼;外殼包括后蓋、本體、設于本體上的連接軸以及設于后蓋上的防水插頭;本體包括圓柱體、位于圓柱體一側法蘭以及位于圓柱體另一側法蘭板;連接軸一端與光電編碼器的輸入軸固定連接,光電編碼器借助固定片定位于本體上,在后蓋上設有孔,信號線經由防水插頭引出;連接軸的另一端與待測設備傳動軸固定連接。本實用新型設置了外殼和連接軸,待測設備的傳動軸轉動帶動連接軸,進而帶動光電編碼器轉動,實現了檢測功能,可避免直接沖擊對光電編碼器的損害,光電編碼器通過固定片與本體固定住,連接軸和光電編碼器輸入軸上開圓柱銷孔,固定的比較牢固。
- 專利類型實用新型
- 申請人石家莊榮信科技有限公司;
- 發明人韓剛;
- 地址050051 河北省石家莊市紅旗大街97號
- 申請號CN201220550930.0
- 申請時間2012年10月25日
- 申請公布號CN202815000U
- 申請公布時間2013年03月20日
- 分類號G01P3/36(2006.01)I;G01P1/02(2006.01)I;
