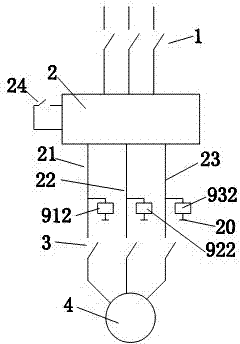

摘要：本實用新型公開了一種軟起動MCC控制柜，包含有一次回路，一次回路中包含有從輸入端依次串聯的斷路器、軟起動器、電機，及與軟起動器相連接的隔離接觸器，軟起動器上設有第一常開觸點，隔離接觸器串聯于軟起動器的輸出端與電機的輸入端之間；軟起動器與隔離接觸器之間并聯有繼電器，所述控制柜包含有檢測電路和二次回路，所述檢測電路與所述軟起動器的輸出端連接。所述檢測電路用于檢測軟起動器中可控硅是否被擊穿；二次回路主要作用是：電機運行中出現可控硅被擊穿的情況，通過二次回路使電機停止運行，此外，當電機起動運行前已出現可控硅被擊穿的情況，通過二次回路防止合上斷路器后電機意外起動。
- 專利類型實用新型
- 申請人東莞市恒工設備有限公司;
- 發明人潘旭昌;袁玖平;張學榮;蘇啟雄;
- 地址523000 廣東省東莞市東城區桑園圃園路新工業區3號
- 申請號CN201220377950.2
- 申請時間2012年07月31日
- 申請公布號CN202798538U
- 申請公布時間2013年03月13日
- 分類號H02P1/26(2006.01)I;H02H7/08(2006.01)I;
