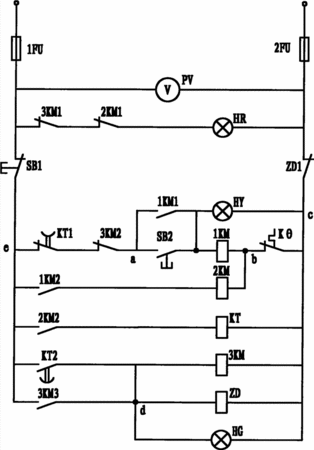

摘要:本實用新型涉及一種自耦減壓起動柜,包括電機自耦減壓起動電路和電機運行控制電路,三相供電電源依次經電機綜合保護器(ZD),第三接觸器(3KM)的主觸頭接至三相交流異步電機,第二接觸器(2KM)的主觸頭、自耦變壓器(TAT)和第一接觸器(1KM)的主觸頭依次串聯,第二接觸器(2KM)的主觸頭的進線端和所述的自耦變壓器(TAT)的中間抽頭分別連接于所述的第三接觸器(3KM)的主觸頭的進線端和出線端,所述的第一接觸器(1KM)的主觸頭的三相出線端并接。將電機綜合保護器連接于電機自耦減壓起動電路中,代替熱繼電器以及由多種器件組裝而成用以完成其他故障保護的電路,本實用新型具有接線簡單、易于維護、觸頭少而故障率低以及保護類型多的特點。
- 專利類型實用新型
- 申請人浙江永華電氣有限公司;
- 發明人葉雷勝;
- 地址325604 浙江省溫州市樂清市翁垟鎮前進村
- 申請號CN201220365644.7
- 申請時間2012年07月25日
- 申請公布號CN202696519U
- 申請公布時間2013年01月23日
- 分類號H02P1/26(2006.01)I;
