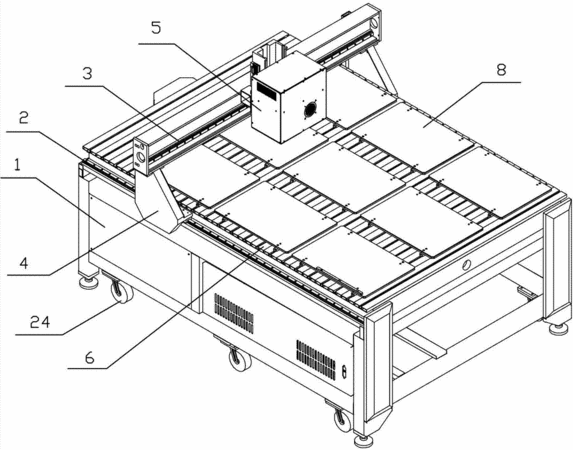

摘要：本實用新型涉及一種大幅面內雕加工裝置，包括床身及設于床身兩側的Y軸軌道和能沿Y軸軌道滑動的X軸軌道，X軸軌道上設有裝有百分表的激光加工頭，床身上鋪設有多根互相平行且設有滑槽的基條，基條和X軸軌道平行，由基條鋪設而成的床面上設有多塊支承板，多塊支承板分布成矩陣狀，每塊支承板靠近其四個角處各設有一個Z向調節機構，四個Z向調節機構兩兩對稱設置，Z向調節機構的底部插在基條的滑槽內。本實用新型由小幅面支承板組合成大幅面支撐面，大大減少支撐面的加工費用，安裝方便且靈活，能方便地對支承板水平方向位置及角點的Z向高度進行調整，確保大幅面支撐面有很好的平面度，提高激光內雕效果，節約成本。
- 專利類型實用新型
- 申請人杭州先臨三維科技股份有限公司;
- 發明人陳鯤;項偉燦;胡禮偉;陳建偉;
- 地址311215 浙江省杭州市蕭山區建設一路66號華瑞中心A座21樓
- 申請號CN201220405739.7
- 申請時間2012年08月16日
- 申請公布號CN202763279U
- 申請公布時間2013年03月06日
- 分類號B23K26/00(2006.01)I;B23K26/42(2006.01)I;
