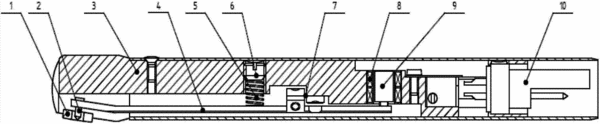

摘要：本實用新型實施例涉及測量領域，尤其涉及一種表面粗糙度測量裝置。其中包括：基體、電感傳感設備及測量設備；基體設有一容置腔，電感傳感設備設于基體的容置腔內；電感傳感設備包括：差動電感線圈以及磁芯；磁芯設置于差動電感線圈內；測量設備包括：簧片，設置于容置腔內；杠桿，設置于容置腔內，其第一端與磁芯固定連接；觸針，設置于杠桿的第二端且其頂部能夠突伸出基體外側表面，觸針使杠桿以簧片為支點，帶動磁芯在差動電感線圈內進出。本實用新型實施例通過電感傳感設備對被測工件表面的粗糙度進行測量，不僅解決了以前采用壓電晶體傳感器而帶來的制作工藝復雜的問題，而且由于電感線圈對濕度不敏感，保證了測量的精準度。
- 專利類型實用新型
- 申請人北京時代之峰科技有限公司;
- 發明人孫學赟;郝建國;
- 地址100085 北京市海淀區上地西路28號
- 申請號CN201220464449.X
- 申請時間2012年09月12日
- 申請公布號CN202734757U
- 申請公布時間2013年02月13日
- 分類號G01B7/34(2006.01)I;
