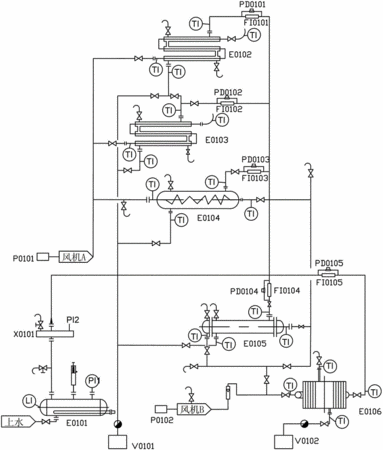

摘要：本實用新型公開了一種多功能傳熱實訓裝置，包括DCS控制室的MCGS系統計算機，循環管路中的蒸汽發生器、分氣包、換熱器組、渦旋氣泵、風機A、風機B、截止閥和排空閥，換熱器組包括螺旋板式、蛇管式、列管式和套管式換熱器，其中，螺旋板式、列管式換熱器并聯在分氣包與風機B之間；蛇管式和兩套管式換熱器并聯在分氣包與風機A之間，兩套管式換熱器還可串聯操作；還包括多個溫度、流量、壓差和冷凝水量測點和下列擾動點，蒸汽發生器與換熱器組之間的熱流體量擾動點；換熱器組的一端連接有不凝性氣體擾動點；換熱器組的另一端連接有冷凝水擾動點。本實用新型是適用范圍較廣、自動化程度較高、具有工業級規模動態特性的多功能反應實訓裝置。
- 專利類型實用新型
- 申請人天津津大萊博科技有限公司;
- 發明人馬駿;張賽丹;李榮;林杉;
- 地址300072 天津市南開區衛津路92號天津大學北五村20-6-306
- 申請號CN201220372161.X
- 申請時間2012年07月30日
- 申請公布號CN202677707U
- 申請公布時間2013年01月16日
- 分類號G09B25/02(2006.01)I;
