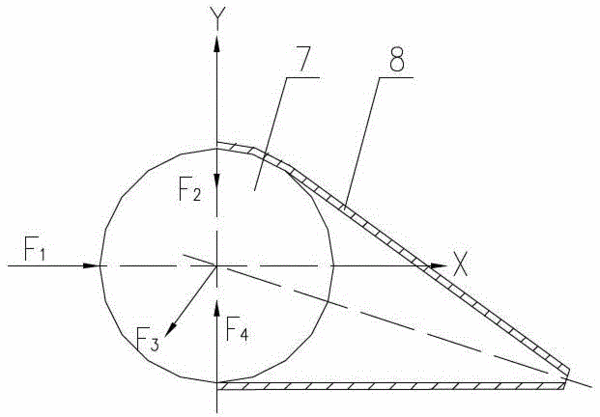

摘要：本實用新型公開了一種球型止回閥的錐型體結構。包括前閥體和后閥體構成的止回閥體、設置于止回閥體中的球和錐型體，錐型體大端的最大內徑不小于球的直徑；錐型體可以是設置于止回閥體中心軸線上的正圓錐體和/或對稱設置于止回閥體中心軸線周圍的異形圓錐體；圓錐體大端入口橫截面與流體流動方向垂直，圓錐體尾部沿后閥體流體流動方向布置；錐型體固定在順流體流動方向布置的流道分隔板上。本實用新型通過對多流道的后閥體中控制球的錐型體的設置，解決球的顫抖問題和減少水力損失；達到控制突然停泵時產生的水錘大小，從而減輕對管道系統的破壞，達到安全運行的目的。
- 專利類型實用新型
- 申請人西華大學;
- 發明人符杰;宋文武;王燕;王波;江竹;
- 地址610039 四川省成都市金牛區金周路999號
- 申請號CN201220358895.2
- 申請時間2012年07月23日
- 申請公布號CN202674404U
- 申請公布時間2013年01月16日
- 分類號F16K15/02(2006.01)I;F16K27/00(2006.01)I;
