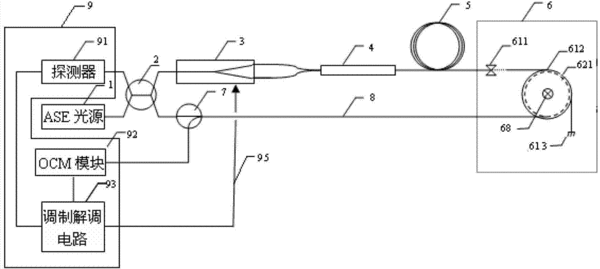

摘要：本實用新型涉及一種混合式光柵在線測溫型全光纖電流互感器，包括電流檢測光路和溫度檢測光路；所述電流檢測光路包括順序連接的光源、保偏耦合器、相位調制器、偏振合束器、保偏傳輸光纖和傳感頭；所述溫度檢測光路包括順序連接的光源、保偏耦合器、光環形器、單模傳輸光纖和傳感頭；所述光源、保偏耦合器和傳感頭為兩條光路所共用；所述兩條光路還包括共用的光電轉換調制解調單元，所述光電轉換調制解調單元分別與所述保偏耦合器和光環形器相連接。本實用新型能夠實時測量傳感頭的溫度并對電流互感器的測量結果進行準確、可靠修正。
- 專利類型實用新型
- 申請人天津光拓科技有限公司;
- 發明人歐陽春梅;梁志軍;王家寧;楊冬霞;
- 地址300392 天津市南開區華苑產業園區（環外）海泰發展五道16號B-4號樓2-1023室
- 申請號CN201220283747.9
- 申請時間2012年06月15日
- 申請公布號CN202661524U
- 申請公布時間2013年01月09日
- 分類號G01R15/24(2006.01)I;G01K11/32(2006.01)I;
