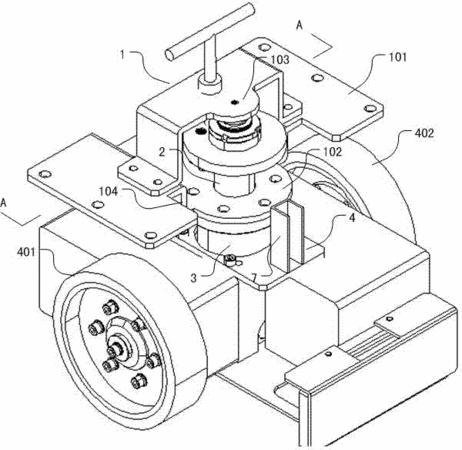

摘要：一種無人搬運車轉向限位機構，包括車橋、車架聯接板、懸掛立軸、直線軸承座、直線軸承以及彈簧，所述直線軸承與懸掛立軸形成轉動副和移動副，所述直線軸承座與車架聯接板固聯接，其特征在于還包括轉向限位桿，所述轉向限位桿設置在所述車橋上，并位于車橋的水平方向的中間部位，同時與所述懸掛立軸間隔一定距離，所述車架聯接板在相對所述懸掛立軸的左右方向上對稱地形成分別限定車橋繞懸掛立軸軸線左右轉動角度的，對轉向限位桿形成阻擋的轉向限位桿阻擋部，本實用新型解決了現有技術存在的轉向角度過大，驅動卡死的問題。
- 專利類型實用新型
- 申請人深圳市佳順偉業科技有限公司;
- 發明人李特;
- 地址518000 廣東省深圳市羅湖區太白路維富大廈22F
- 申請號CN201220314962.0
- 申請時間2012年07月02日
- 申請公布號CN202657101U
- 申請公布時間2013年01月09日
- 分類號B62D15/00(2006.01)I;
