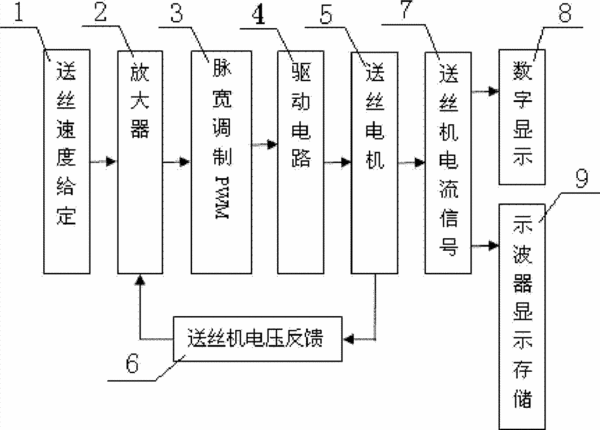

摘要：一種送絲阻力測量裝置，包括送絲機和送絲機控制模塊，所述送絲機控制模塊包括送絲速度給定模塊，還包括送絲機電壓反饋模塊和送絲機電流取樣模塊，所述送絲機電壓反饋模塊將送絲機電樞兩端的電壓取樣后與送絲速度給定模塊的電壓相比較，將比較后的差值送入放大器電路模塊，放大器電路的輸出接到脈寬調制模塊，脈寬調制模塊將送絲速度給定電壓和送絲機電壓反饋模塊的反饋電壓比較后的模擬信號轉換為數字脈寬調節信號，之后輸出到驅動電路模塊，驅動電路模塊將脈寬調制輸出信號進行功率放大后輸入到送絲電機；所述送絲機電流取樣模塊將信號輸出到數字顯示模塊。本實用新型實現了對送絲阻力的實時監測，進而可以在生產過程中對焊絲外徑的實時監測，降低了焊絲外徑的測量成本，提高了生產效率。
- 專利類型實用新型
- 申請人北京華巍中興電氣有限公司;
- 發明人魏巍;
- 地址100043 北京市石景山區古城西街19號研發樓111室
- 申請號CN201220161364.4
- 申請時間2012年04月16日
- 申請公布號CN202649091U
- 申請公布時間2013年01月02日
- 分類號G01N19/02(2006.01)I;G01B21/10(2006.01)I;
