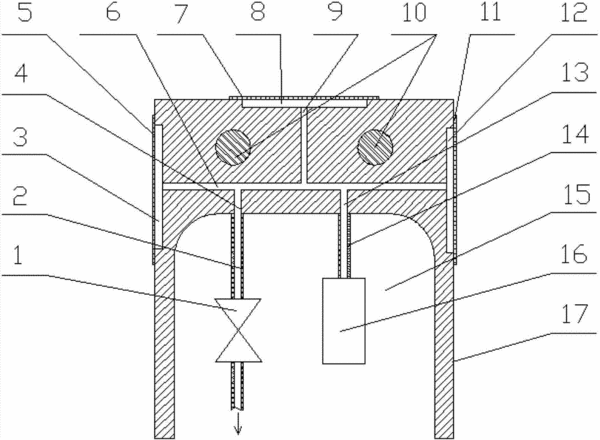

摘要:本實用新型涉及一種集成式測試腔結構,它包括一個金屬塊,金屬塊內的一部分空腔形成恒溫腔,在金屬塊未挖空部分內部設有若干加熱元件,金屬塊未挖空部分的兩個平行側面和一個頂面上分別設有一個測試腔,各測試腔上設有相應試樣;各測試腔通過金屬塊內相應的孔連通,并最終分別與位于恒溫腔內的氣管I和氣管II連通,氣管I上設有壓力傳感器,氣管II上則設有閥門。本實用新型結構緊湊,提高了測試設備的靈敏度,保證了整個測試單元的溫度恒定。
- 專利類型實用新型
- 申請人濟南蘭光機電技術有限公司;
- 發明人姜允中;王元明;王連佳;劉思廣;
- 地址250031 山東省濟南市天橋區無影山路144號
- 申請號CN201220270526.8
- 申請時間2012年06月08日
- 申請公布號CN202631384U
- 申請公布時間2012年12月26日
- 分類號G01N7/10(2006.01)I;
