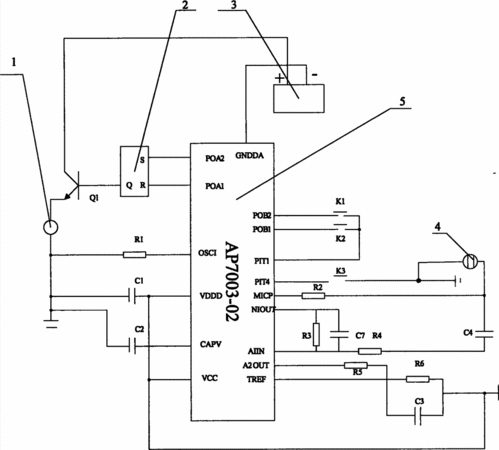

摘要:本實用新型涉及用于防止鑰匙丟失并跟蹤鑰匙便于尋找的一種鑰匙尋找器。包括主控芯片及外圍電路和電源,其特點在于所述的主控芯片的GNDDA引腳與電源負極相連,主控芯片的POA1引腳與RS觸發器的R端相連,主控芯片的POA2引腳與RS觸發器的S端相連,RS觸發器的Q端與三極管Q1的基極相連,三極管Q1的集電極與電源的正極相連,三極管Q1的發射極與蜂鳴器的一端相連,蜂鳴器的另一端接地,主控芯片的OSC1引腳通過電阻R1接地,主控芯片的外圍電路上還連有麥克。當需要尋找鑰匙的時候,鑰匙使用人發出特定的語音指示,該鑰匙尋找器將發出特定的聲音,從而很方便找到鑰匙,其結構簡單,使用方便。
- 專利類型實用新型
- 申請人北華航天工業學院;
- 發明人趙逸智;王娟;張云峰;肖婷;康會峰;姚少峰;
- 地址065000 河北省廊坊市愛民東道133號
- 申請號CN201220305311.5
- 申請時間2012年06月21日
- 申請公布號CN202615580U
- 申請公布時間2012年12月19日
- 分類號G08B21/24(2006.01)I;
