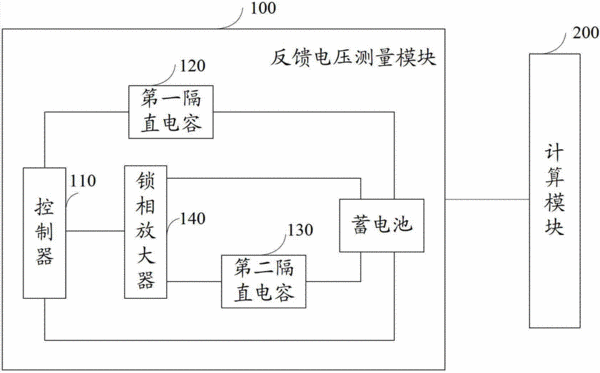

摘要：本實用新型公開了一種蓄電池參數監測儀，所述監測儀包括反饋電壓測量模塊和計算模塊，所述反饋電壓測量模塊包括控制器、第一隔直電容、第二隔直電容和鎖相放大器，其中：控制器、第一隔直電容及蓄電池構成注入電流回路，所述注入電流回路對蓄電池注入交流低頻小電流信號；鎖相放大器、第二隔直電容及蓄電池構成信號檢測回路，所述信號檢測回路通過鎖相放大技術對響應電壓信號進行處理，獲取所述響應電壓信號對應的反饋電壓值，進而計算模塊可根據反饋電壓值計算蓄電池的內阻?？梢?，本實用新型的蓄電池參數監測儀在對蓄電池內阻進行監測時電流通過小電流注入的方式實現，無需對蓄電池進行脫機放電，從而可以實現對蓄電池內阻的在線監測。
- 專利類型實用新型
- 申請人綿陽市維博電子有限責任公司;
- 發明人吳波;彭亮;王偉;
- 地址621000 四川省綿陽市科創園區創業服務中心
- 申請號CN201220231214.6
- 申請時間2012年05月22日
- 申請公布號CN202614914U
- 申請公布時間2012年12月19日
- 分類號G01R31/36(2006.01)I;
