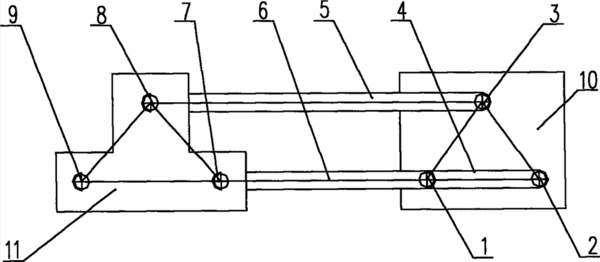

摘要：本實用新型公開了一種雙連桿樣品傳送器，包括連桿A、連桿B、連桿C、固定座和活動臺，三根連桿各兩端分別與固定座和活動臺連接，所述的三根連桿錯位布置，其中連桿A和連桿B相互平行圍成平行四邊形E，其中連桿A和連桿C相互平行圍成平行四邊形F；為了在傳送的過程中保持被傳送件的平行運動，平行四邊形的一個邊固定；為了避免平行四邊形連桿機構的運動死點，采用錯位排列的雙平行四邊形連桿，使兩個連桿的死點不同時出現，保證運動軌跡的唯一性；采用上述技術，本實用新型的有益效果有：解決向下照射型X射線熒光光譜儀放樣位與測量位間距較遠的問題，并且操作方便，結構簡單，保證運動軌跡的唯一性。
- 專利類型實用新型
- 申請人深圳市華唯計量技術開發有限公司;
- 發明人范真;
- 地址100035 北京市西城區西直門南大街2號成銘大廈B2座14G
- 申請號CN201220085811.2
- 申請時間2012年03月09日
- 申請公布號CN202599876U
- 申請公布時間2012年12月12日
- 分類號G01N23/223(2006.01)I;
