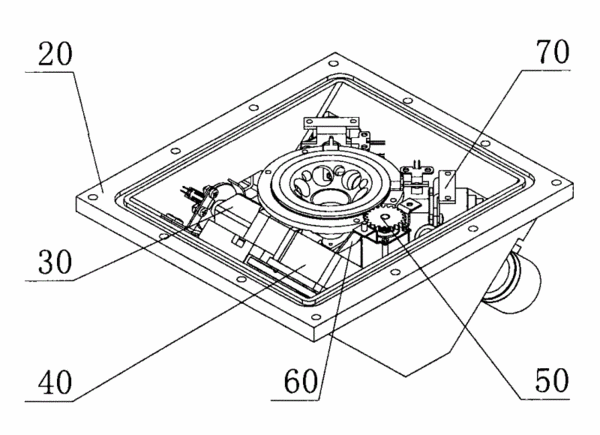

摘要：本實用新型涉及一種X射線熒光光譜儀，包括載物臺板、腔體、準直器、一次濾光片、二次濾光片、攝像頭、載物臺板微調組件和密封室組件，其中準直器為準直器組件，包括準直器體、準直器芯和測位法蘭盤，準直器體上固接有電機蓋，一步進電機安裝在電機蓋上，準直器芯通過一軸套與步進電機的輸出軸連接；一次濾光片為一次濾光組件，由步進電機、一次濾光盤和濾光片組成；二次濾光片為二次濾光組件，包括濾片盤、傳動動力的小齒輪和提供旋轉的步進電機，濾片盤呈V型，其夾角范圍為0～180°；腔體設置在載物臺板的下部，為一個V型結構，具有一V型腔，V型腔的上部與載物臺板連接，準直器組件、一次濾光組件、二次濾光組件、攝像頭和載物臺板微調組件設置在V型腔中。
- 專利類型實用新型
- 申請人深圳市華唯計量技術開發有限公司;
- 發明人丑毅;
- 地址518055廣東省深圳市南山區西麗鎮平山民企科技園4棟4樓
- 申請號CN200920106684.8
- 申請時間2009年04月02日
- 申請公布號CN201387419Y
- 申請公布時間2010年01月20日
- 分類號G01N23/223(2006.01)I;G21K1/04(2006.01)I;G21K3/00(2006.01)I;
