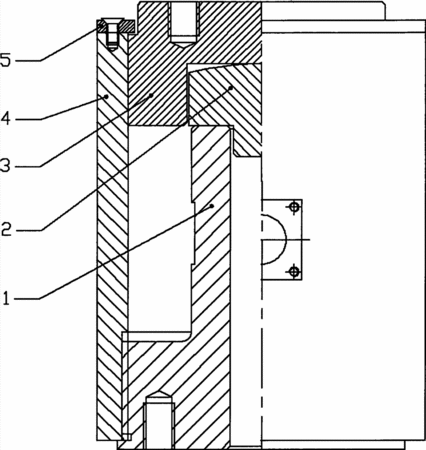

摘要:本實用新型公開了一種抗剪壓力傳感器,主要包括彈性元件1、傳感器壓頭2、承壓元件3、外殼4、蓋板5,所述的彈性元件1中心開有通孔,所述的傳感器壓頭2放置彈性元件1的中心孔中,與彈性元件1中心孔的內壁留有空隙,其中間的臺階面與彈性元件的頂端接觸,所述的承壓元件3的前端放置在傳感器壓頭2上,所述的外殼4上部與承壓元件3相連,外殼底部內側的螺紋與彈性元件1底部螺紋連接。本實用新型通過結構設計,將剪力在外殼中傳導,不影響傳感器壓頭,從而提高測量的準確性。
- 專利類型實用新型
- 申請人蘇州筑邦測控科技有限公司;
- 發明人胡敬禮;李中山;陳龍;吳丹;王素芳;
- 地址215513 江蘇省常熟市沿江經濟開發區海城工業坊6號樓
- 申請號CN201220163021.1
- 申請時間2012年04月18日
- 申請公布號CN202599602U
- 申請公布時間2012年12月12日
- 分類號G01L25/00(2006.01)I;G01L27/00(2006.01)I;
