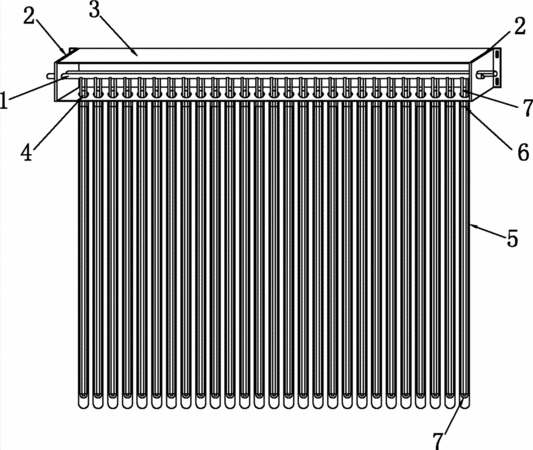

摘要：一種低熱損失U型管式真空玻璃管集熱器，包括水平設置有聯集管的長方體聯箱以及復數個內設有鋁翅片和U形換熱管的真空玻璃集熱管，U型換熱管穿過聯箱底部的真空玻璃管插口垂直固接在聯集管上，聯箱內的聯集管及U形換熱管外壁設置有耐高溫隔熱層，耐高溫隔熱層與聯箱之間的空隙內填充有聚氨酯發泡層；聯箱兩側用于支撐聯集管的端板為塑料材質；真空玻璃集熱管的管口處設置有密封堵頭；真空玻璃管與真空玻璃管插口的間隙之間設置有密封圈；U形換熱管為直徑10mm的金屬管。本實用新型與現有技術比較，雙層隔熱耐高溫、環境適應性強、熱損失少、維護成本低，密封堵頭及密封圈進一步的減少熱量外泄，對太陽能的高效利用起到非常積極的推動作用。
- 專利類型實用新型
- 申請人廣州恒星冷凍機械制造有限公司;
- 發明人高國利;
- 地址510530 廣東省廣州市經濟技術開發區東區北片果園四路1號
- 申請號CN201220163489.0
- 申請時間2012年04月17日
- 申請公布號CN202598893U
- 申請公布時間2012年12月12日
- 分類號F24J2/05(2006.01)I;F24J2/26(2006.01)I;F24J2/30(2006.01)I;F24J2/51(2006.01)I;F24J2/46(2006.01)I;
