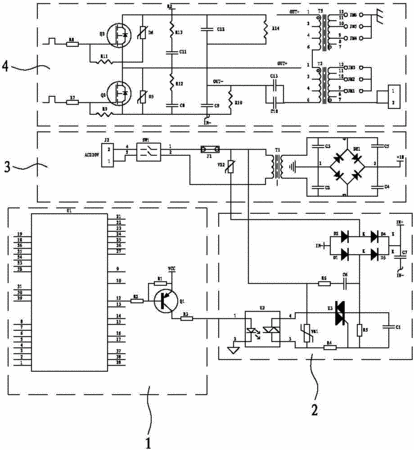

摘要:本實用新型公開了一種超聲波清洗機控制電路,它包括CPU控制電路、過零保護電路、電源轉換電路和超聲波清洗機回路;所述的CPU控制電路的輸出端連接過零保護電路的輸入端,過零保護電路的輸出端分別連接電源轉換電路和超聲波清洗機回路。在清洗機在開機后,到超聲波清洗機回路的220VAC電壓被可控硅斷開,220VAC瞬間沖擊電流無法直接到達功率管。由于本實用新型采用過零檢測開關超聲控制,增加了過零判斷電路,使之對內部功率器件及電網的沖擊減至最小,防止開機爆機及長時間連續工作,超聲波清洗爆機的現象。
- 專利類型實用新型
- 申請人致微(廈門)儀器有限公司;
- 發明人李仰成;余保生;
- 地址361000 福建省廈門市集美區九天湖西二路136號A幢4樓
- 申請號CN201220170090.5
- 申請時間2012年04月20日
- 申請公布號CN202555541U
- 申請公布時間2012年11月28日
- 分類號B08B3/12(2006.01)I;G05B19/042(2006.01)I;
