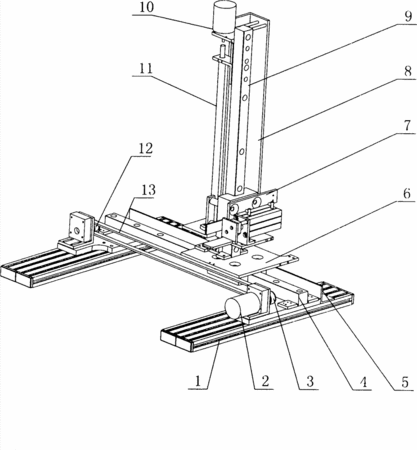

摘要：本實用新型具體涉及一種模塊式光機電一體化控制實訓系統的運送模塊，其特征在于包括安裝底板，安裝底板上設有水平軸運送模塊和垂直軸運送模塊，所述水平軸運送模塊包括橫向導軌，橫向導軌上安裝有水平設置的水平托板，橫向導軌的一側設有橫向傳感器板，橫向導軌的另一側設有與水平托板連接的齒型帶，齒型帶的兩端分別安裝在主動輪和從動輪上，主動輪與齒型帶直流電機連接，所述垂直軸運送模塊包括安裝在水平托板上的豎向導軌，豎向導軌上安裝有豎向設置的豎向托板，豎向導軌的一側設有縱向傳感器板，另一側設有與豎向托板連接的絲杠，絲杠的上端與絲杠直流電機連接。本實用新型具有結構合理、輕便耐用、使用方便、教學培訓效果好的優點。
- 專利類型實用新型
- 申請人北京華夏萊茵教育科技有限公司;
- 發明人崔智;杜建利;翟輝;朱建忠;馮鵬;崔濤;劉海虹;
- 地址100120 北京市西城區德勝門外教場口街一號9號樓413室
- 申請號CN201220163866.0
- 申請時間2012年04月18日
- 申請公布號CN202534208U
- 申請公布時間2012年11月14日
- 分類號G09B19/00(2006.01)I;
