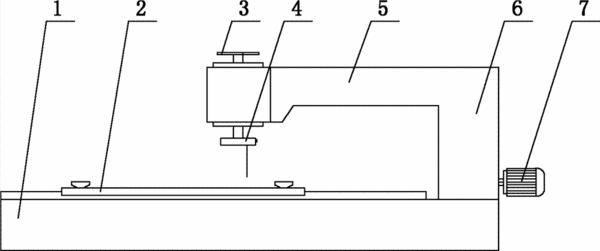

摘要:本實用新型涉及一種電動漆膜附著力試驗儀,包括機座、機架、水平移動座、劃圓機構、托盤機構,在機座上表面安裝水平移動座,該水平移動座底部嚙合安裝有螺桿傳動機構,在機座一端固裝機架,在機架上端的懸臂上安裝劃圓機構,該劃圓機構由轉動軸通過齒輪傳動機構驅動,壓盤機構的頂端安裝托盤機構,其中:在機架的下部安裝有電機,該電機的輸出軸伸入至機架內部并與驅動螺桿傳動機構聯動從而驅動水平移動座移動,該電機的輸出軸同時與轉動軸聯動從而驅動劃圓機構轉動。本實用新型結構簡單,設計科學合理,采用電機驅動的方式實現漆膜附著力試驗儀動作,具有自動化程度高,操作簡便,效率高,精確度高的優點。
- 專利類型實用新型
- 申請人天津永利達材料試驗機有限公司;
- 發明人趙永軒;
- 地址301600 天津市靜??h玉田莊開發區
- 申請號CN201120564764.5
- 申請時間2011年12月30日
- 申請公布號CN202471571U
- 申請公布時間2012年10月03日
- 分類號G01N19/04(2006.01)I;
