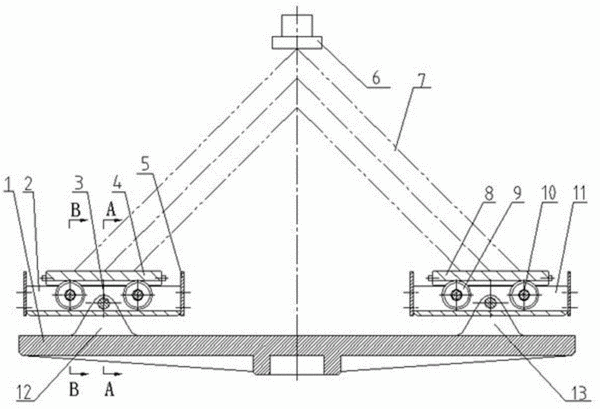

摘要：本實用新型公開了一種塑料門窗角強度試驗機專用支承滑車。它包括試樣放置臺和與試驗機下部相連接的工作臺，工作臺的兩端分別鉸接有左固定支撐板和右固定支撐板，左試樣放置臺和右試樣放置臺分別可在左固定支撐板和右固定支撐板上設置的滾動裝置上滾動；左固定支撐板和右固定支撐板的兩端均設有擋板、外側面均設有刻度尺。做塑料門窗角強度試驗時，先將試樣放置臺上刻度尺的零位與回轉軸的中心對正，然后將試樣的兩個支承端的中心與刻度尺的零位對正放好。啟動試驗機，隨著壓頭的下壓，試樣受到壓縮產生變形，左試樣放置臺和右試樣放置臺就會隨著試樣的兩端向外側移動。該結構具有結構簡單，輕便靈活，對中方便的特點，其有益效果是顯而易見的。
- 專利類型實用新型
- 申請人濟南天辰試驗機制造有限公司;
- 發明人王立剛;
- 地址250101 山東省濟南市歷城區開源路66號
- 申請號CN201120141031.0
- 申請時間2011年05月06日
- 申請公布號CN202041453U
- 申請公布時間2011年11月16日
- 分類號G01N19/04(2006.01)I;G01D11/30(2006.01)I;
