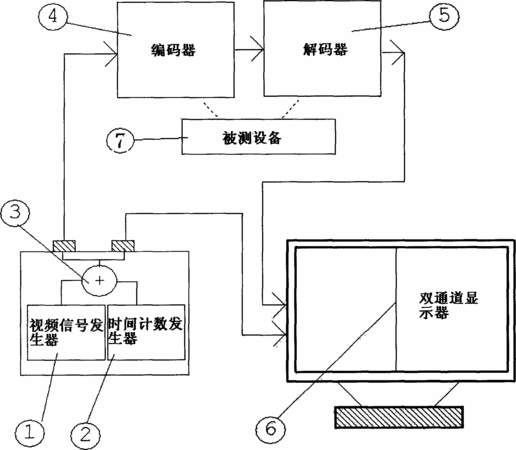

摘要：本實用新型公開了一種高清編解碼器時間延遲的測試裝置，該裝置包括視頻信號發生器、時間計數發生器、視頻疊加模塊、編碼器、解碼器和雙通道顯示器，視頻信號發生器和時間計數發生器分別與視頻疊加模塊的輸入端連接，視頻疊加模塊的第一輸出端通過編碼器及解碼器與雙通道顯示器的第一輸入端連接，視頻疊加模塊的第二輸出端與雙通道顯示器的第二輸入端連接。本實用新型通過雙通道顯示器接收兩路信號，一路是經過編碼和解碼的帶有時間信息的視頻信號，另一路是原始的帶有時間信息的視頻信號，通過雙通道顯示，可以直觀地得到兩個視頻信號顯示的時間值，通過簡單的差值計算，就可以準確而直觀地得到實際的編解碼信號的延遲時間。
- 專利類型實用新型
- 申請人深圳市中帝威科技有限公司;
- 發明人李全才;
- 地址518000 廣東省深圳市南山區麻雀嶺工業區M-4棟深健大廈五樓A
- 申請號CN201220017426.4
- 申請時間2012年01月13日
- 申請公布號CN202406239U
- 申請公布時間2012年08月29日
- 分類號H04N17/00(2006.01)I;
