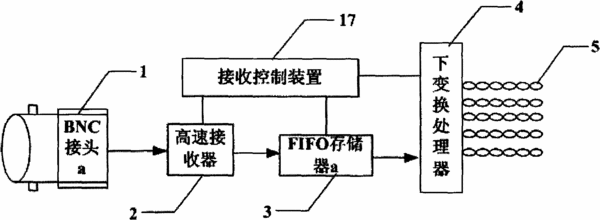

摘要：本實用新型涉及一種高速數字信號滑環傳輸系統，包括高速信號下變換裝置、低速信號上變換裝置及普通滑環，高速信號下變換裝置、普通滑環、低速信號上變換裝置通過雙絞線依次連接。本實用新型提供的高速數字信號滑環傳輸系統，采用滑環前下變頻，滑環后上變頻的方法，讓信號穩定通過滑環，輸入、輸出滑環的信號采用抗干擾能力強的差分信號，而輸入、輸出滑環的信號線采用抗干擾能力強的雙絞線。本實用新型將1GHz～3GHz高速數字信號輸入360度旋轉的普通滑環，經過滑環后的信號穩定性好。
- 專利類型實用新型
- 申請人深圳市中帝威科技有限公司;
- 發明人李全才;
- 地址518000 廣東省深圳市福田區新洲路中房景苑大廈B座2706(僅限辦公)
- 申請號CN201120159821.1
- 申請時間2011年05月17日
- 申請公布號CN202134779U
- 申請公布時間2012年02月01日
- 分類號H01R39/02(2006.01)I;H01R39/08(2006.01)I;H03D7/16(2006.01)I;
