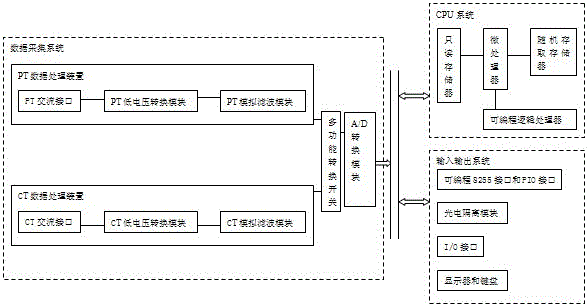

摘要:本實用新型一種多功能微機保護裝置,包括:數據采集系統:數據采集系統中PT與CT測量量通過轉換成為低電壓,經由模擬濾波整形后至多路轉換開關,由A/D轉化為微機識別語言輸入至微機;與所述數據采集系統連接的CPU系統:CPU系統分析給與判斷,并將命令傳達至輸入輸出系統,將動作指示發出;同時與所述數據采集系統和CPU系統連接的輸入輸出系統:將參數鍵盤修改后送達CPU系統和顯示。因此,本實用新型具有如下優點:不僅在電源部分將電源變成與實際接近的兩種不同電壓等級,而卻引入電流及零序電流測量作為判據,當負荷影響電源時,微機裝置依據不同情況發出警告或直接動作保護切除故障線路。
- 專利類型實用新型
- 申請人武漢華大電力自動技術有限責任公司;
- 發明人葉俊杰;
- 地址430074 湖北省武漢市武昌區光谷大道國企中心二期宏宇樓401-5
- 申請號CN201120374134.1
- 申請時間2011年09月30日
- 申請公布號CN202285114U
- 申請公布時間2012年06月27日
- 分類號G06F1/28(2006.01)I;
