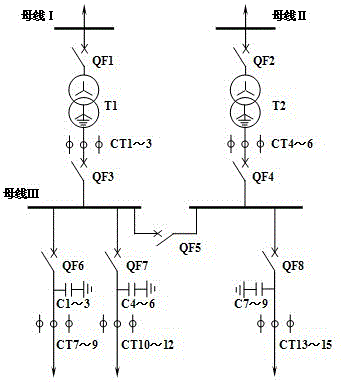

摘要:本實用新型涉及一種工廠變電站實驗裝置,包括一端接第一母線用于測量第一母線電流的第一電流測量部件、一端接第二母線用于測量第二母線電流的第二電流測量部件、一端同時并聯接在第三母線分段一上的用于測量第三母線分段一的第三電流測量部件和第四電流測量部件、以及一端接在第三母線分段二上用于測量第三母線分段二的第五電流測量部件。因此,本實用新型具有如下優點:1.設計合理,結構簡單且完全實用;2.不僅在電源部分將電源變成與實際接近的兩種不同電壓等級,而卻引入電流及零序電流測量作為判據,當負荷影響電源時,微機裝置依據不同情況發出警告或直接動作保護切除故障線路。
- 專利類型實用新型
- 申請人武漢華大電力自動技術有限責任公司;
- 發明人吳希再;
- 地址430074 湖北省武漢市武昌區光谷大道國企中心二期宏宇樓401-5
- 申請號CN201120373851.2
- 申請時間2011年09月30日
- 申請公布號CN202305691U
- 申請公布時間2012年07月04日
- 分類號G01R31/00(2006.01)I;
