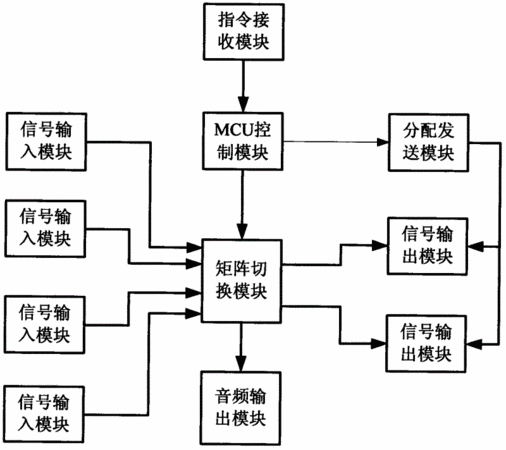

摘要：本實用新型公開了一種HDMI信號矩陣切換器，其包括多個信號輸入模塊、兩路信號輸出模塊、串接在輸入輸出模塊之間的切換分配輸入模塊與輸出模塊信號通道的矩陣切換模塊、接收操作者切換指令的指令接收模塊、連接指令接收模塊對切換指令進行編碼轉換從而控制矩陣切換模塊工作的MCU控制模塊、串接在MCU控制模塊與信號輸出模塊之間的接收MCU控制模塊發出的切換信號以控制信號輸出模塊工作與否的分配發送模塊。本實用新型能對多路輸入音視頻信號進行矩陣切換，輸出多路音視頻信號，各信號輸出模塊可獨立地在輸入信號中進行選擇?？赏ㄟ^光纖接口輸出數字音頻信號，亦可外接耳機。令影音設備使用起來更便捷、舒適、高效、節能。
- 專利類型實用新型
- 申請人深圳市艾森魏爾科技有限公司;
- 發明人于曉亮;
- 地址518000 廣東省深圳市寶安區石巖街道石龍社區恒昌榮工業園1、2、3、4棟廠房
- 申請號CN201120436714.9
- 申請時間2011年11月04日
- 申請公布號CN202282816U
- 申請公布時間2012年06月20日
- 分類號H04N5/268(2006.01)I;
