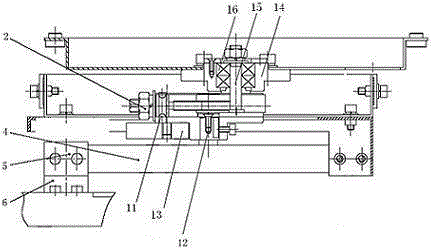

摘要:本實用新型公開了一種培養振蕩器彈簧鋼帶式平行四邊形振蕩機構,包含裝于機座上的變速電機帶動的傳動軸,傳動軸上方連接有振幅無級可調機構,平衡塊用螺栓固定在偏心輪上的一邊,偏心軸固定在軸銷上,與裝有兩個滾動軸承的上軸承座連接,上軸承座用螺栓與主搖板固定連接;兩個固定座固定在機座上,二根下彈簧鋼帶的一端分別用壓板、螺栓固定連接在兩個固定座上,另一端用壓板、螺栓固定連接在主搖板上;二根上彈簧鋼帶的兩端用壓板、螺栓分別固定在下連接座和上連接座上,下連接座固定在底搖板的上平面,上連接座固定在主搖板的下平面,帶動彈簧鋼帶式平行四邊形振蕩機構振蕩,優點是機械結構簡單,無磨損,安裝、維修方便。
- 專利類型實用新型
- 申請人上海智城分析儀器制造有限公司;
- 發明人沈水興;凌寶根;
- 地址201400 上海市奉賢區南橋鎮環城西路2222號
- 申請號CN201120282565.5
- 申請時間2011年08月05日
- 申請公布號CN202238596U
- 申請公布時間2012年05月30日
- 分類號B06B1/16(2006.01)I;C12M1/00(2006.01)I;
