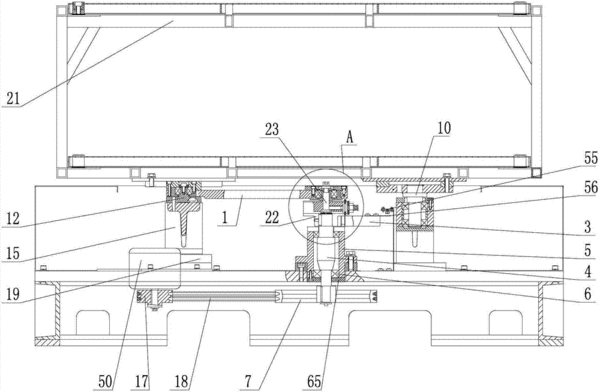

摘要：本發明公開了一種培養振蕩器的平面連桿懸臂式往復振蕩機構，包括主動搖臂軸承座、從動搖臂軸承座、連桿、無級調幅機構、主軸、中心軸、連接座、被動輪、主動輪、搖板架；電機通過主動輪、被動輪驅動中心軸旋轉，帶動無級調幅機構旋轉；無級調幅機構的偏心輪帶動偏心軸旋轉，從而帶動與偏心軸連接的連桿作往復運動；連桿通過主動搖臂軸承座使搖板架進行水平往復振蕩。本發明通過與無級調幅機構結合應用，實現培養振蕩器的水平往復振蕩運動，能夠使振幅的調節范圍擴大一倍。通過調節振幅的大小，能夠使培養振蕩器低速大幅度振蕩，或者高速小幅度振蕩，以滿足不同用戶的需求。
- 專利類型發明專利
- 申請人上海智城分析儀器制造有限公司;
- 發明人凌寶根;沈水興;
- 地址201400 上海市奉賢區南橋鎮環城西路2222號
- 申請號CN201210185428.9
- 申請時間2012年06月07日
- 申請公布號CN103121008A
- 申請公布時間2013年05月29日
- 分類號B06B1/16(2006.01)I;
