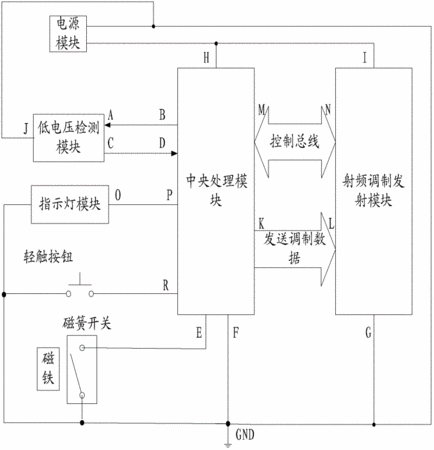

摘要:本實用新型公開一種無線智能門磁系統,所述系統包括電源模塊、門磁感應開關模塊、中央處理模塊、射頻調制發射模塊和低電壓檢測模塊;所述門磁感應開關模塊包括磁簧開關和輕觸按鈕;所述中央處理模塊與低電壓檢測模塊相連;所述中央處理模塊的控制接口與所述射頻調制發射模塊的受控接口相連構成控制總線,所述中央處理模塊的數據發送接口與所述射頻調制發射模塊的數據輸入接口相連構成發送數據總線;所述中央處理模塊通過第一采樣接口采樣當前所述磁簧開關狀態;所述中央處理模塊通過第二采樣接口采樣當前所述輕觸按鈕狀態;所述中央處理模塊設置有定時器,所述定時器設置有定時、超時喚醒信息。本實用新型可提高門磁系統的安全性。
- 專利類型實用新型
- 申請人深圳市鼎盛威電子有限公司;
- 發明人梁偉;韓飛虎;
- 地址518000 廣東省深圳市南山區西麗鎮宮龍第一工業區A棟
- 申請號CN201120344150.6
- 申請時間2011年09月14日
- 申請公布號CN202217358U
- 申請公布時間2012年05月09日
- 分類號G08B13/08(2006.01)I;
