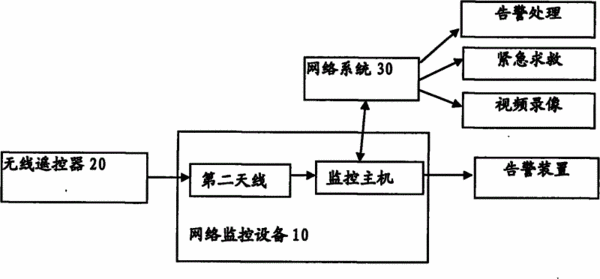

摘要:本實用新型公開了一種網絡監控系統,包括無線遙控器和網絡監控設備,無線遙控器包括多個功能按鍵、與功能按鍵連接的微控制器、與微控制器連接的射頻控制模塊以及與射頻控制模塊連接的第一天線,網絡監控設備包括互連的第二天線和監控主機,其中,功能按鍵觸發微控制器發出的信號經下述路徑傳輸處理:射頻控制模塊轉成射頻信號、第一天線發射、第二天線接收、監控主機處理。本實用新型網絡監控系統的遙控器通過天線發射射頻信號,信號傳輸距離遠,不受建筑物等阻隔影響,同時采用高頻傳輸信號速度快,抗干擾性強,從而可實現遠距離異地控制,并不受方向性影響。
- 專利類型實用新型
- 申請人深圳市鼎盛威電子有限公司;
- 發明人韓亞林;韓飛虎;
- 地址518000 廣東省深圳市南山區西麗鎮官龍第一工業區A棟
- 申請號CN200920296847.3
- 申請時間2009年12月31日
- 申請公布號CN201657199U
- 申請公布時間2010年11月24日
- 分類號H04N7/18(2006.01)I;G08C17/02(2006.01)I;
