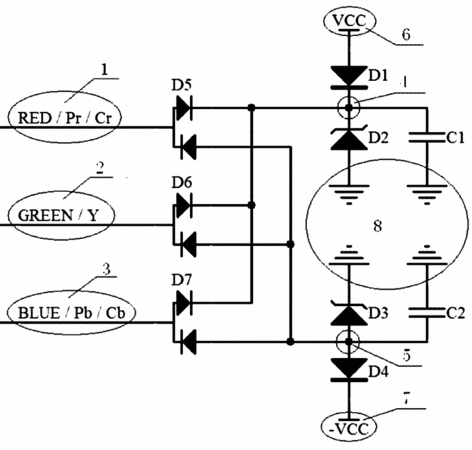

摘要：本實用新型涉及一種模擬高清視頻接口鉗位保護電路，其中：本地正電源6連接快恢復二極管D1的陽極，快恢復二極管D1的陰極連接瞬變二極管D2的陰極，瞬變二極管D2的陽極接參考地8，瞬變二極管D2上并聯瓷片電容C1，形成高鉗位電壓參考點4；本地負電源7連接快恢復二極管D4的陰極，快恢復二極管D4的陽極連接瞬變二極管D3的陽極，瞬變二極管D3的陰極接參考地8，瞬變二極管D3上并聯瓷片電容C2，形成低鉗位電壓參考點；視頻信號線連接二極管對的公共端，二極管對的陽極連接低鉗位電壓參考點，二極管對的陰極連接高鉗位電壓參考點。本實用新型能用于模擬高清視頻接口的信號輸入/輸出信號線防護。
- 專利類型實用新型
- 申請人北京彩訊科技股份有限公司;陸遠;
- 發明人陸遠;
- 地址100085 北京市海淀區上地三街9號金隅嘉華大廈C座10層1009室
- 申請號CN201120277249.9
- 申請時間2011年08月01日
- 申請公布號CN202210839U
- 申請公布時間2012年05月02日
- 分類號H04N5/765(2006.01)I;
