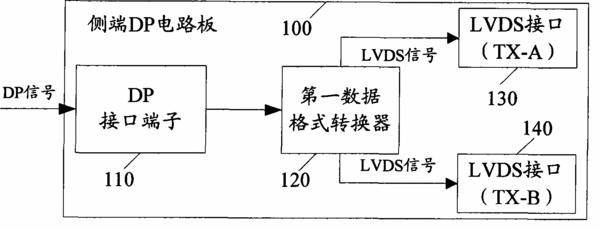

摘要：本發明公開一種實現DisplayPort(簡稱DP)接口功能的電視機以及DP接口功能的實現方法，該電視機包括側端DP電路板以及電視主信號電路板；所述側端DP電路板包括：用于接收DP信號的DP接口端子；與所述DP接口端子連接，用于將DP信號做數據格式轉換為LVDS信號的第一數據格式轉換器；以及連接所述第一數據格式轉換器的輸出端的1個或2個用于傳送LVDS信號的LVDS接口；所述電視主信號電路板包括：1個或2個用于接收所述側端DP電路板傳送的LVDS信號的LVDS接口，其輸入端通過AWG屏蔽連接線與所述側端DP電路板中LVDS接口的輸出端連接；以及用于將LVDS信號做數據格式轉換處理為數字視頻信號或RGB信號的第二數據格式轉換器。本發明以簡單的方式實現了DP接口功能，具有廣闊的應用前景。
- 專利類型發明專利
- 申請人康佳集團股份有限公司;
- 發明人林蓋科;郭斌;何廣舉;
- 地址518000 廣東省深圳市南山區深南大道9008號
- 申請號CN200710124081.6
- 申請時間2007年10月24日
- 申請公布號CN101420572B
- 申請公布時間2011年08月31日
- 分類號H04N5/765(2006.01)I;H04N7/015(2006.01)I;
