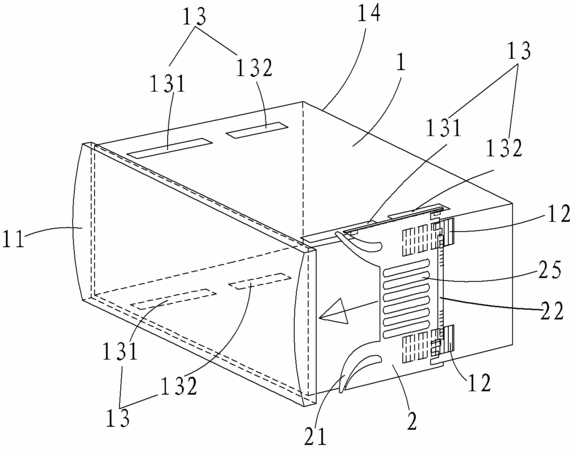

摘要:本實用新型提供了一種帶有蝴蝶卡扣的儀表殼體,包括一儀表主殼體,所述儀表主殼體的正面為一亞克力顯示面框,所述儀表主殼體的兩側面均設有一卡齒軌道,所述儀表主殼體的上、下面均設有兩組卡槽組;至少兩個軟塑料蝴蝶卡扣,各所述軟塑料蝴蝶卡扣的前側設有兩個觸角、后側設有一手持部、上下兩端均設有兩組與所述卡槽組相對應的掛鉤組、背面設有一與所述卡齒軌道相對應的卡勾,同時各所述軟塑料蝴蝶卡扣上還設有至少一個的散熱孔;各所述軟塑料蝴蝶卡扣的掛鉤組與儀表主殼體上相對應的各卡槽組相扣合,同時卡勾與卡齒軌道相卡合。本實用新型能夠使儀表的固定和拆卸更加便捷,同時安裝更加牢固。
- 專利類型實用新型
- 申請人福建順昌虹潤精密儀器有限公司;
- 發明人林善平;連建亮;陳志揚;
- 地址353200 福建省南平市順昌縣城南東路45號
- 申請號CN201120294856.6
- 申請時間2011年08月15日
- 申請公布號CN202205466U
- 申請公布時間2012年04月25日
- 分類號G12B9/02(2006.01)I;
