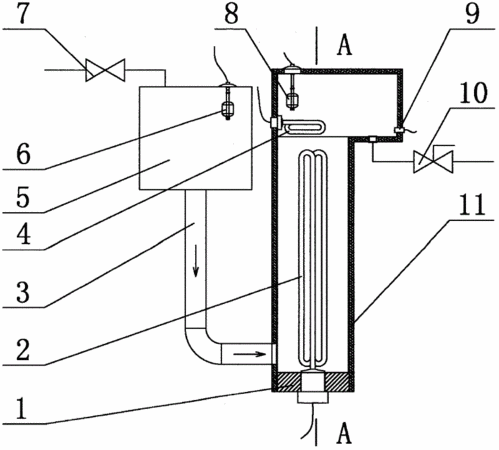

摘要:本實用新型涉及即熱開水器,包括:沸騰箱、加熱管、導流管、保溫管、恒流儲水箱、第一浮球液位開關、入水電磁閥、第二浮球液位開關、溫度顯示探頭、飲用水開關、保溫層;其中,恒流儲水箱頂部設有入水電磁閥,且恒流儲水箱內設有第一浮球液位開關;所述恒流儲水箱底部通過L型導流管與沸騰箱底部導通;沸騰箱沿豎直方向延伸,且沸騰箱側壁設有保溫層;加熱管沿豎直方向設置于沸騰箱內;沸騰箱頂部設有保溫管和第二浮球液位開關;所述沸騰箱頂部具有橫向延伸的延伸部,且在該延伸部的側壁設有溫度顯示探頭,且該延伸部底部設有飲用水開關。
- 專利類型實用新型
- 申請人北京英諾格林科技有限公司;
- 發明人徐斌;
- 地址100076 北京市大興區瀛海工業園區甲二路8號英諾格林大廈
- 申請號CN201020548947.3
- 申請時間2010年09月26日
- 申請公布號CN202204131U
- 申請公布時間2012年04月25日
- 分類號F24H1/00(2006.01)I;
