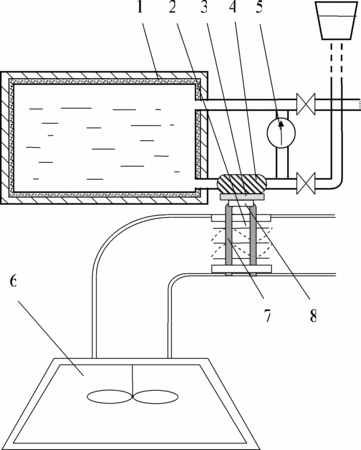

摘要：一種基于廚房煙氣余熱利用的半導體式小廚寶，它包括水箱（1）、熱管組（2）、半導體片（3）、水側換熱塊（4）和水泵（5），其特征是所述的熱管組（2）分為熱管組蒸發段（7）和熱管組冷凝段（8），熱管組蒸發段（7）與吸油煙氣機（6）吸出的煙氣接觸，半導體片（3）的冷面固定在熱管組冷凝段（8）的平面上，水側換熱塊（4）固定在半導體片（3）的熱面上。本實用新型對廚房煙氣余熱進行有效地回收利用，就地取“熱”，節能減排；使用半導體制冷片，無需電阻絲就可實現制熱，能量消耗少，節能性能好；使用熱管傳遞熱量，布置方式靈活，熱管組（2）的蒸發段（7）可以與油煙機濾油網結合為一體，從而實現換熱面積擴大，換熱系數提高，濾油效果增強的作用。
- 專利類型實用新型
- 申請人南京工業大學;
- 發明人儲云霄;袁再權;季輝;朱炳輝;李佳;
- 地址210009 江蘇省南京市新模范馬路5號
- 申請號CN201120202398.9
- 申請時間2011年06月15日
- 申請公布號CN202101386U
- 申請公布時間2012年01月04日
- 分類號F24H1/00(2006.01)I;F25B21/02(2006.01)I;F28D15/02(2006.01)I;
