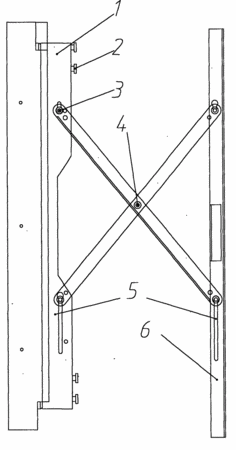

摘要：本實用新型公開了一種推拉式壁掛裝置，包括用于固定所掛物體及墻面安裝的支撐架，所述支撐架分為各自獨立的固定所掛物體的固物架和用于墻面安裝的墻面架；所述固物架和墻面架之間通過一組X型活動件連接，該活動件由兩根互相交叉并鉸接的支架構成，支架的兩端分別與固物架和墻面架上設有的葫蘆孔形成活動連接，固物架受到水平力可向墻面架水平移動。本方案的的結構可以幫助用戶在安裝和維護拼接大屏幕時直接將產品水平推進或拉出，不需要進行大規模的拆除作業，并且同時可以實現高度的精密尺寸配合，其成本低、結構安裝精度高、安裝維護工作簡單，節省人力，工時，以及材料。
- 專利類型實用新型
- 申請人深圳市華美特科技有限公司;
- 發明人董本雙;
- 地址518000 廣東省深圳市南山區西麗鎮旺棠工業區第15棟第三層
- 申請號CN201120185237.3
- 申請時間2011年06月02日
- 申請公布號CN202195247U
- 申請公布時間2012年04月18日
- 分類號F16M13/02(2006.01)I;
