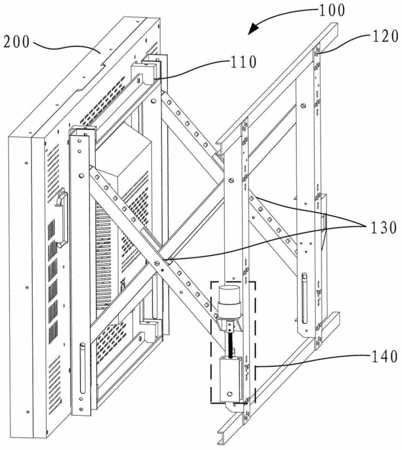

摘要:本發明公開了一種可伸縮式顯示面板安裝結構,包括固定顯示面板的前框架,與前框架并排設置的后框架,以及活動連接前框架與后框架的連桿機構,該連桿機構包括連接前框架的前端和連接后框架的后端,該安裝結構還包括設置在后框架上且與連桿機構的后端連接的驅動機構,驅動機構驅動連桿機構的后端使連桿機構的前端相對其后端作正反方向運動。實現了每個顯示面板拼接單元的精確安裝和定位,保證了整個拼接式屏幕墻的顯示效果,減輕了顯示面板拼接單元安裝和后期維護的工作量,提高了維護效率以及降低了維護成本。本發明同時提供一種使用該可伸縮式顯示面板安裝結構的拼接式屏幕墻。本發明還提供一種應用在該可伸縮式顯示面板安裝結構的控制系統。
- 專利類型發明專利
- 申請人深圳市華美特科技有限公司;
- 發明人董本雙;
- 地址518055 廣東省深圳市南山區西麗鎮旺棠工業區第15棟第二、三層
- 申請號CN201310320166.7
- 申請時間2013年07月26日
- 申請公布號CN103423564B
- 申請公布時間2016年09月28日
- 分類號F16M13/02(2006.01)I;F16M11/04(2006.01)I;G09F9/35(2006.01)I;
