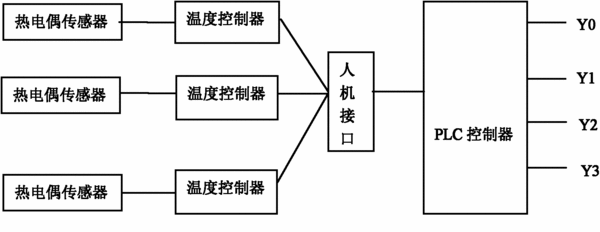

摘要:本實用新型實施例公開了一種熱流道控制系統,用于溫度控制領域,所述系統包括:一路或多路溫度控制器,熱電偶傳感器和PLC控制器、人機接口,其中,所述溫度控制器采用一固態繼電器,與熱電偶傳感器相連,接收所述熱電偶傳感器檢測到的溫度值,并根據檢測到的溫度值與用戶設定的溫度值進行比較得到合適輸出量;所述PLC控制器通過所述人機接口與所述一路或多路溫度控制器進行通訊,以進行對所述溫度控制器的輸出時序控制。本實用新型提供的系統采用固態繼電器實現除濕保溫動作,其發熱量遠低于可控硅,且該熱流道控制系統結構形式簡單,可實現較好的溫度控制,并通過PLC時序控制器對多路溫度控制器的輸出時序控制實現多路溫度控制。
- 專利類型實用新型
- 申請人中達電通股份有限公司;
- 發明人宗偉;
- 地址201209 上海市浦東新區民夏路238號
- 申請號CN201120256116.3
- 申請時間2011年07月20日
- 申請公布號CN202192748U
- 申請公布時間2012年04月18日
- 分類號B29C45/78(2006.01)I;
