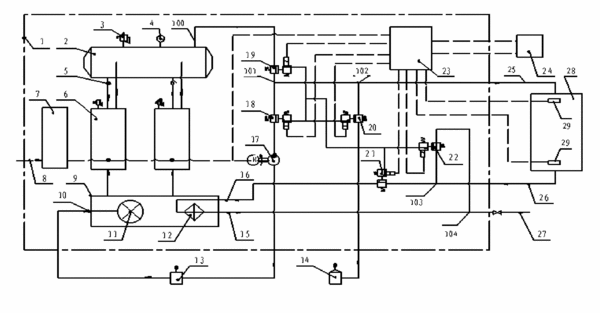

摘要：本實用新型涉及蒸汽發生裝置，特別是一種控制注塑模具快速變溫的蒸汽加熱系統，具體的講就是通過實現蒸汽鍋爐、蒸汽儲存器以及蒸汽控制器等模塊的集成，從而在獲得高質量外觀的樹脂聚合物注射成型產品。本實用新型包括由補水箱9和一個或多個并聯的電加熱蒸汽發生器6和蒸汽儲存器2用管道串聯連接組成，每個蒸汽發生器6與蒸汽儲存器2均有兩個管道連接，其中一個包含單向閥5的管道直接連接在蒸汽儲存器2上。本實用新型的優點是，由于本實用新型裝置中的電加熱蒸汽發生器能夠充分利用蒸汽存儲器內冷凝水的熱量以及利用系統回水的熱量加熱補水箱內換熱器，從而提高補水箱內的水溫，可以大幅減少能源消耗。比如生產47″液晶電視前框，與大型鍋爐蒸汽發生器比較，使用本實用新型產品，生產能耗降低50％，成型周期也有適當的縮短。
- 專利類型實用新型
- 申請人北京中拓機械有限責任公司;
- 發明人郭金源;桓鎖成;
- 地址102208 北京市昌平區回龍觀北京中拓機械有限責任公司
- 申請號CN201020300542.8
- 申請時間2010年01月12日
- 申請公布號CN201566110U
- 申請公布時間2010年09月01日
- 分類號B29C45/78(2006.01)I;B29C45/73(2006.01)I;
