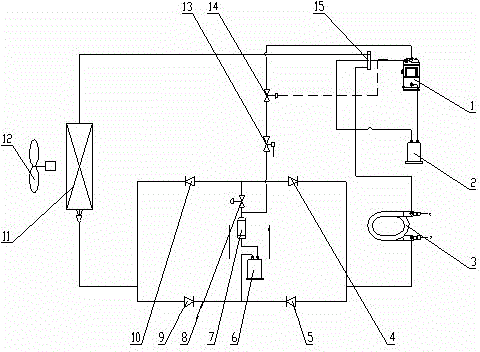

摘要：一種帶液噴系統的熱泵熱水機組，壓縮機連接四通換向閥，四通換向閥連接水冷冷凝器，水冷冷凝器連接單向閥b，單向閥b連接貯液器、貯液器連接干燥過濾器、干燥過濾器連接膨脹閥、膨脹閥連接單向閥d，單向閥d連接蒸發器，蒸發器連接四通換向閥，四通換向閥連接汽液分離器，汽液分離器連接壓縮機，單向閥c連接在蒸發器同貯液器之間，單向閥a連接在熱力膨脹閥同水冷冷凝器間，電磁閥和液噴膨脹閥連接在干燥過濾器同壓縮機之間，另外，蒸發器旁邊連有風機。本實用新型的技術效果在于，利用液噴系統對壓縮機的電機進行冷卻，避免排氣溫度過高，保證機組的正常工作。
- 專利類型實用新型
- 申請人泰豪科技股份有限公司;
- 發明人吳瑾;
- 地址330000 江西省南昌市高新開發區高新大道泰豪大廈
- 申請號CN201120253353.4
- 申請時間2011年07月19日
- 申請公布號CN202166184U
- 申請公布時間2012年03月14日
- 分類號F24H4/02(2006.01)I;
