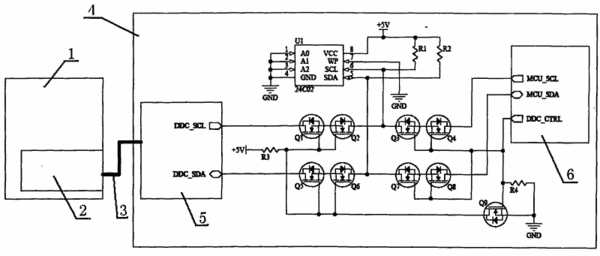

摘要：本實用新型涉及一種視頻信號接口電路，本實用新型公開了一種DDC接口隔離保護電路，在視頻信號輸入接口上的DDC接口與視頻信號接收設備E-EDID信息存儲體的I2C接口之間的每條信號線上，連接有雙向隔離器，該雙向隔離器連接有上拉電阻，所述視頻信號接收設備E-EDID信息存儲體連接有上拉電阻；在視頻信號接收設備E-EDID信息存儲體的I2C接口與視頻信號接收設備本地控制核心的I2C接口之間的每條信號線上，連接有雙向隔離器，所述視頻信號接收設備本地控制核心連接有下拉電阻和場效應管。本實用新型增加了保護電路，確保各部分電路之間，在電氣特性上、數據讀寫操作上不會有沖突，防止丟失數據，便于維修。
- 專利類型實用新型
- 申請人北京彩訊科技股份有限公司;
- 發明人陸遠;
- 地址100085 北京市海淀區上地三街9號金隅嘉華大廈C座10層1009室
- 申請號CN201120113706.0
- 申請時間2011年04月18日
- 申請公布號CN202075971U
- 申請公布時間2011年12月14日
- 分類號G09G5/00(2006.01)I;G06F3/14(2006.01)I;
