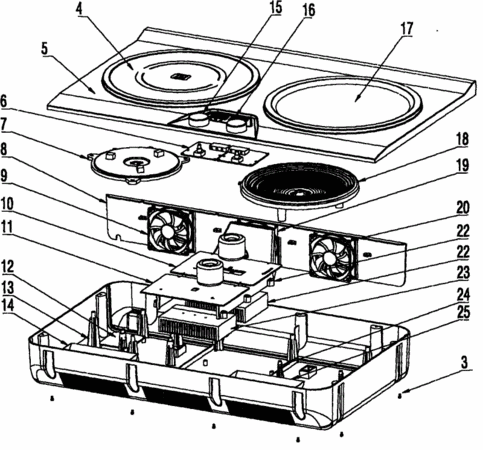

摘要：本實用新型涉及一種雙頭嵌入式電磁爐，包括爐面板、機殼、隔板和導風槽；在所述機殼內設置有導風板、散熱鋁和兩個高頻線圈；所述導風板安裝在進風口處；所述隔板上分別設置有安裝于排風口處的第一風扇、第二風扇和第三風扇。兩臺電磁爐的高頻線圈散熱分別由左右兩邊的第一風扇和第二風扇散熱，兩臺電磁爐的IGBT散熱鋁放置在獨立的導風槽內由第三風扇散熱，一方面，散熱鋁充分利用了第三風扇的風量，同時有效避開了線盤上的熱量對關鍵元件IGBT的影響；另一方面三個風扇以抽風形式進行散熱，機殼內成負壓狀態，風流動阻力小，風流道相對獨立，熱風不會相互串繞，因此，該雙頭嵌入式電磁爐散熱效果更好，同等風量下其功率可提高至3.5KW。
- 專利類型實用新型
- 申請人深圳市金肯科技有限公司;
- 發明人藍水英;
- 地址518000 廣東省深圳市寶安區觀瀾街道松元廈社區環觀中路南茶湖地段金肯工業城
- 申請號CN201120011671.X
- 申請時間2011年01月14日
- 申請公布號CN202002162U
- 申請公布時間2011年10月05日
- 分類號F24C7/00(2006.01)I;F24C11/00(2006.01)I;F24C15/00(2006.01)I;
