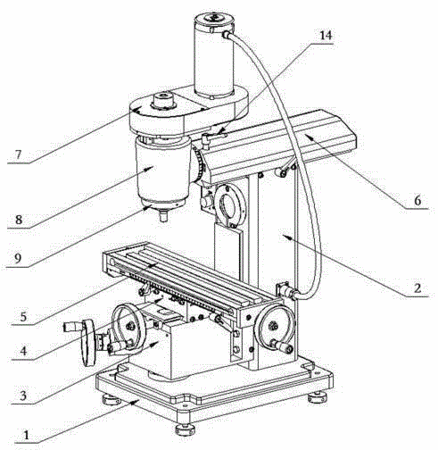

摘要：本實用新型涉及一種立式銑變臥式銑系統，包括底座、立柱、升降臺、縱向工作臺、橫向工作臺、滑枕、銑頭組件，滑枕水平設置在立柱的頂端，其通過底部燕尾導軌結構與立柱頂端的燕尾槽結構配合滑動連接；滑枕遠離立柱的一端設有可立式固定銑頭組件的立銑主軸箱，立銑主軸箱上設有銑頭組件定位鎖緊塊；所述滑枕下方的立柱上開有可臥式固定銑頭組件的貫通式臥銑安裝孔，在該臥銑安裝孔外側設有另一銑頭組件定位鎖緊塊，滑枕底部燕尾導軌上安裝有臥銑連接塊，該臥銑連接塊與臥銑安裝孔內銑頭組件之間連接有臥銑主軸。使用一套銑頭組件，通過安裝位置的改變，在一臺銑床實現立、臥銑雙功能，一機多用、結構簡單、制作成本低廉。
- 專利類型實用新型
- 申請人上海西馬特機械制造有限公司;
- 發明人馬健;
- 地址201800 上海市嘉定區曹安路17號橋南曹豐路555號
- 申請號CN201120020002.9
- 申請時間2011年01月21日
- 申請公布號CN201988773U
- 申請公布時間2011年09月28日
- 分類號B23C1/10(2006.01)I;
