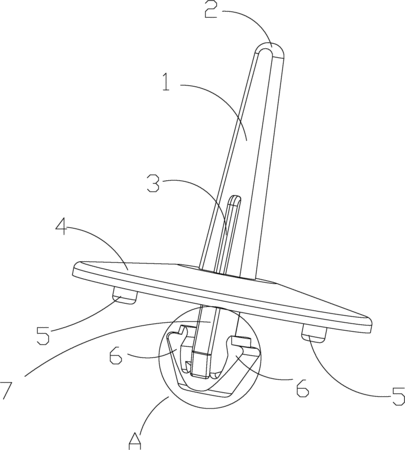

摘要：本實用新型涉及一種支架，用于支撐直下式LED背光模組，包括圓盤座、設置在所述圓盤座的第一端面上的第一支撐部、設置在所述圓盤座的第二端面上的第二支撐部、以及與所述第二支撐部固定連接的卡鉤部；所述第二端面上設置有卡位柱。本實用新型還涉及一種應用該支架的直下式LED背光模組。本實用新型通過設置第一支撐部來支撐擴散板，同時設置鉤子形狀的卡鉤部來固定背板，還通過設置圓盤座來實現LED燈板的定位，并在圓盤座上固定反射片，從而完全與直下式LED背光模組的各部件結構相適配。該支架的功能不僅僅是支撐擴散板，還能夠支撐和固定直下式LED背光模組的各部件，其功能多樣化、且結構簡單。
- 專利類型實用新型
- 申請人康佳集團股份有限公司;
- 發明人白國政;
- 地址518053 廣東省深圳市南山區華僑城康佳集團
- 申請號CN201020633323.1
- 申請時間2010年11月30日
- 申請公布號CN201954497U
- 申請公布時間2011年08月31日
- 分類號F21V21/108(2006.01)I;F21S8/00(2006.01)I;F21V13/00(2006.01)I;F21V17/00(2006.01)I;F21V19/00(2006.01)I;G02F1/13357(2006.01)I;F21Y101/02(2006.01)N;
